Guía de Uso y Especificaciones
Características Generales
Sistema de Purificación de Agua UMA. Modelo S1
Diagrama Hidráulico de Flujo
Desempeño
Instrucciones de Armado
Guía de Uso
Mantenimiento
Especificaciones Técnicas
Resolución de Problemas
El Sistema de Purificación de Agua UMA tiene como finalidad eliminar bacterias como Escherichia Coli, retener residuos sólidos e impurezas y reducir malos sabores, olores y el cloro del agua del sistema de abastecimiento público. Con el Sistema de Purificación de Agua UMA obtienes agua segura.

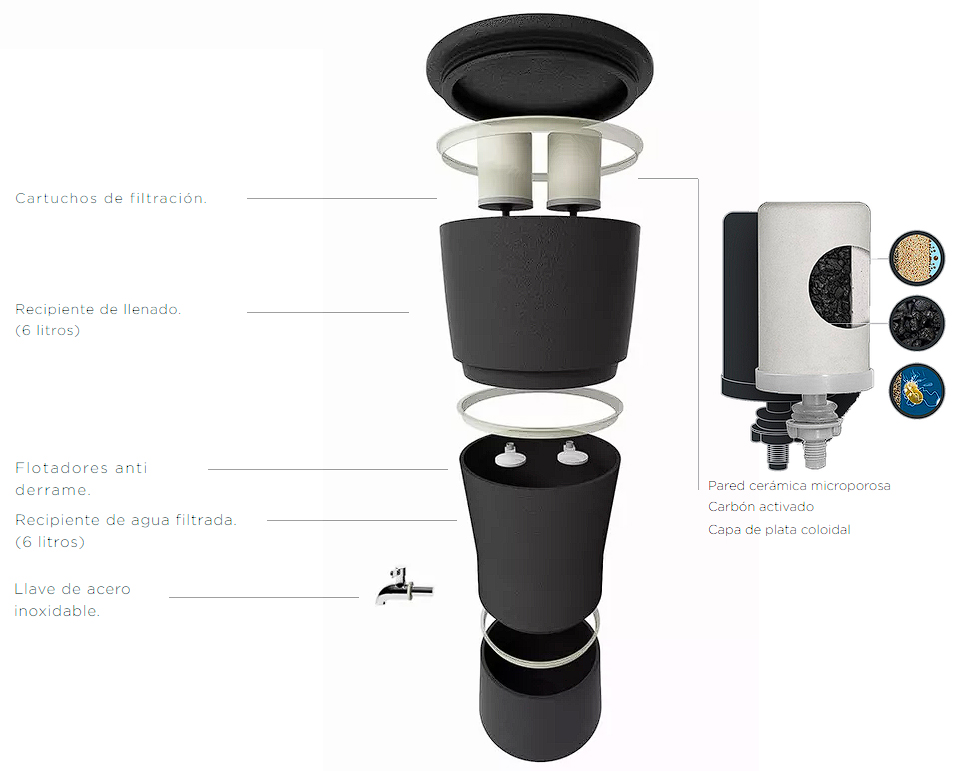

Componentes del Sistema de Purificación de Agua UMA.
1) Recipientes de cerámica Stoneware. Horneada a 1200ºC, 100% reciclable y libre de plomo. Fabricados por: Cerámica Himmelbauer.
2) Dos cartuchos de filtrado con flotador “Filtro Stefani Mundo Verde”. Modelo: F1. Fabricante: Stefani - Mundo Verde.
3) Dispensador de acero inoxidable 16m calidad alimentaria. Modelo: SUS304 Fabricante: HOME YOUTH HOUSEHOLD LTD.
1. Llenado. El recipiente superior se llena con agua del sistema de abastecimiento público.
2. Filtrado. El agua pasa por los cartuchos del filtrado hacia el recipiente inferior, a través de tres capas:
A) Pared cerámica microporosa que detiene los residuos sólidos iguales o mayores a 5 micrones.
B) Membrana de plata coloidal que ayuda a eliminar gérmenes y bacterias.
C) Carbón activado que elimina sabores, olores y reduce el cloro.
3. Suministro de agua. El agua filtrada se deposita en el recipiente inferior, de donde se obtiene el agua a través de la llave.
A continuación se muestran los informes de ensayos realizados de acuerdo a la NOM 244-SSA1-2008.
Reducción Bacteriana
Parámetros
Sistema de purificación de agua UMA. % RBMA*
LPM (Límites permisibles) % RBMA*
Eficiencia en reducción bacteriana
100%
95,00%
Contaminantes Extraíbles
Parámetros
Sistema de purificación de agua UMA. mg/L
LPM (Límites permisibles) mg/L
Aluminio
<0,002
0,20
Arsénico
<0,002
25
Cadmio
<0,0002
5
Cobre
<0,16
2,00
Cromo Total
<0,002
0,05
Fierro
<0,16
0,30
Manganeso
<0,1
0,15
Mercurio
<0,0005
1
Niquel
<0,002
0,07
Plomo
<0,002
0,01
Zinc
<0,16
5,00
Cloro residual
<0,2
0,2 - 1,5
pH
7
6,5-8,5 Unidades
Sólidos disueltos totales
56,67
pH
El sistema de purificación Uma no requiere de ningún tipo de instalación hidráulica o de energía para su funcionamiento. Unicamente debe armarse y colocarse en una superficie resistente.
IMPORTANTE: Antes de empezar lava bien los recipientes de cerámica y la tapa con agua y jabón.

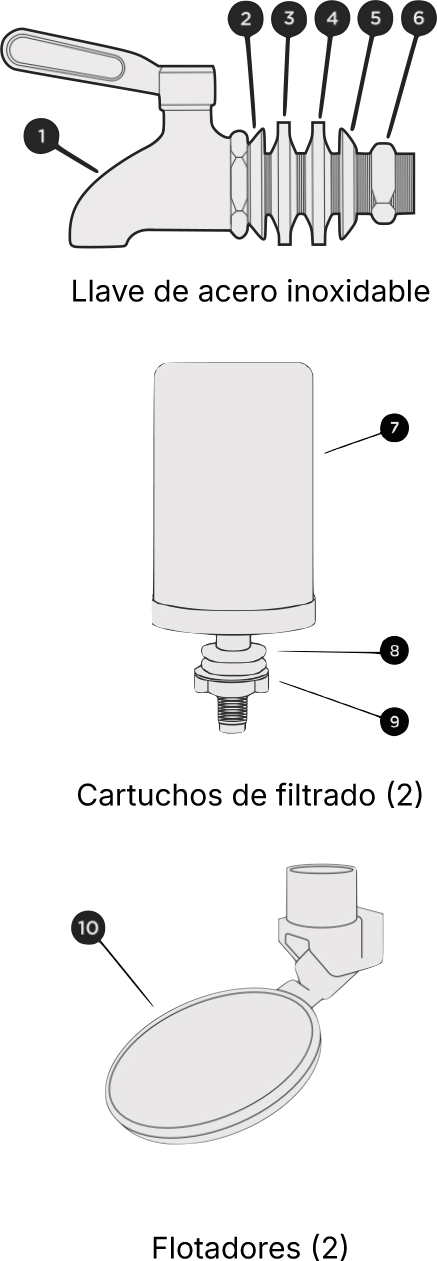

Identifica las partes
Colocación del dispensador
Toma la llave (1) y colócale en la rosca un rondana de metal (2) y un empaque de silicón (3). Introduce la rosca de la llave en el agujero del recipiente inferior.
Por la parte interior del recipiente coloca en la rosca de la llave el otro empaque de silicón (4) y la otra rondana de metal (5). Enrosca la tuerca (6) con una mano mientras sostienes la llave con la otra mano.
Aprieta la rosca hasta que la llave quede firme y en posición correcta, es decir con la salida mirando hacia abajo.
Colocación de cartuchos de filtrado y flotadores
Antes de empezar, lava bien los recipientes y la tapa con agua, jabón y una esponja. Toma el recipiente superior y colócalo de costado sobre una mesa. Puedes usar un trapo para que no se ruede.
Toma un cartucho de filtrado (7), coloca uno de los empaques de silicón (8) en el pivote con rosca y mételo por uno de los orificios del recipiente. En la parte que sale por el otro lado, coloca el otro empaque de silicón (8) y enrosca la mariposa (9) hasta que el cartucho quede firme. No uses demasiada fuerza. Haz lo mismo con el segundo cartucho.
En el tramo de pivote que asoma de cada cartucho después de poner las mariposas, enrosca los flotadores (10) hasta que sientas que cuesta trabajo seguir avanzando. Tampoco debes usar demasiada fuerza.
Coloca el recipiente con los flotadores viendo hacia arriba y asegúrate de que ambos suban y bajen libremente.

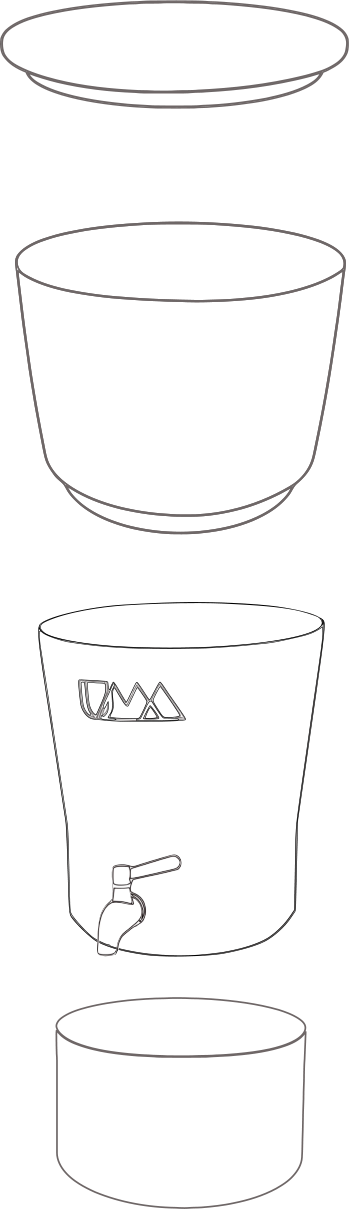

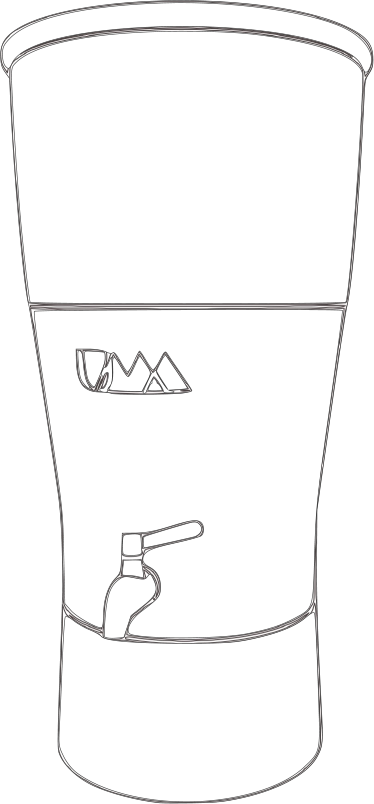

Ensamblado de los recipientes

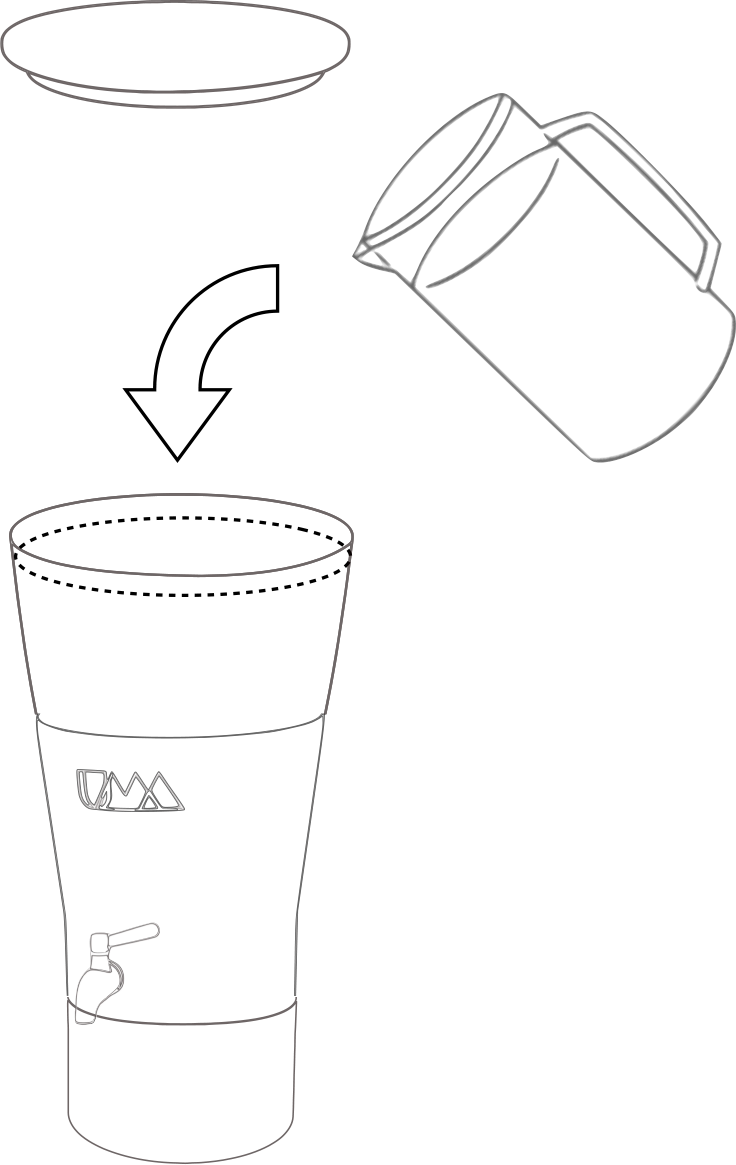

Llena el recipiente superior con agua de la llave utilizando una jarra y espera a que se filtre al recipiente inferior. El Sistema de Purificación de Agua UMA filtra aproximadamente 2.4 l por hora.

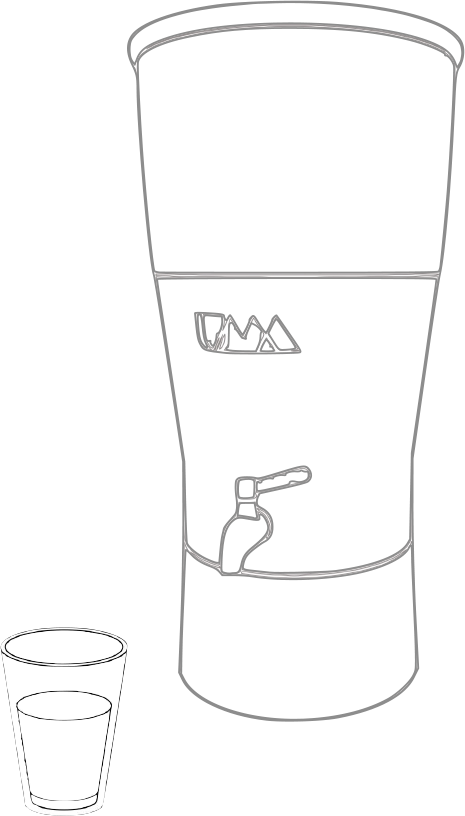

Obtén el agua filtrada a través del dispensador.
Consejo Rellena el recipiente superior de tu UMA todos los días para que nunca te falte agua.
NOTA: Cuando uses tu Sistema de Purificación de Agua UMA por primera vez, te recomendamos desechar la primera carga de agua filtrada.
IMPORTANTE: Utilizar con agua de abastecimiento público
Vida útil de los cartuchos
Cada par de cartuchos tiene una vida útil de 1000 litros filtrados ó 12 meses, que corresponden al uso promedio de una familia de 3 personas. Después deben ser reemplazados para garantizar que siga funcionando eficientemente. Para la instalación de los cartuchos nuevos sigue los mismos pasos que aparecen en las instrucciones de armado de este documento. Los reemplazos están disponibles a través de nuestra página web umafiltros.com
Limpieza
Exterior Para la limpieza exterior usa únicamente un trapo humedecido con agua.
Interior Cuando notes que algunas sales o impurezas se han acumulado en las paredes de los recipientes, enjuágalos con agua de la llave sin remover los cartuchos de filtrado ni el dispensador.
IMPORTANTE: No se deben utilizar detergentes, desengrasantes ni productos abrasivos porque pueden dañar la cerámica y los cartuchos de filtrado.
Nombre del Producto Sistema de Purificación de Agua Uma. Modelo: S1 Fabricante Uma filtros S.A. de C.V. País de fabricación México. Vida útil de los cartuchos de filtrado El sistema funciona con 2 cartuchos de filtrado que deben ser reemplazados cada 1000 litros de uso. Flujo del agua 2.4 litros por hora manteniendo el nivel de agua en el recipiente superior a una altura mínima de 10cm. Composición Recipientes: cerámica stoneware. Dispensador: acero inoxidable de grado alimenticio. Uniones: empaques de silicón. Elementos de filtración: cerámica blanca, carbón activado, acero inoxidable, plata coloidad, ps, pvc y hotmelt. Flotadores: pvc. Dimensiones Capacidad: 12litros +-5% (6 filtrados en el recipiente inferior y 6 por filtrar en el superior). Peso: 12kg +- 5% Medidas: alto 54cm, diámetro superior 28cm, diámetro inferior 20cm. Empaque Caja con 1 unidad. Medidas del empaque: 34cm x 34cm x 79cm. Composición del empaque: Cartón corrugado.
Guía de resolución de problemas
Problema
Solución
El agua se derrama por el dispensador
Revisa que el dispensador esté bien ajustado y que hayas colocado los empaques y rondanas correctamente.
El agua se derrama por el recipiente inferior.
Asegúrate de que los cartuchos estén enroscados firmemente e instalados con sus respectivos empaques como lo indica el instructivo.
Revisa que los flotadores están bien instalados. Deben estar totalmente enroscados y no chocar con las paredes del recipiente ni entre ellos.
Si los cartuchos y flotadores están bien instalados y el agua se sigue derramando, es posible que un flotador tenga algún defecto o se haya dañado al instalarlo. En ese caso habría que sustituirlo. Contáctanos en hola@umafiltros.com para poder enviarte un reemplazo. (Con costo a menos de que se trate de un defecto de fábrica).
El agua se derrama por el recipiente inferior.
Los cartuchos de filtrado deben cambiarse cada 1000 litros (12 meses aprox.) porque se saturan de las impurezas que retienen. Si no ha transcurrido ese plazo, es posible que el agua de la red pública venga más sucia de lo normal y se hayan llenado de una capa de impurezas en su exterior. En ese caso, vacía el recipiente superior, desenrosca cartuchos y flotadores, y limpia los cartuchos con una esponja o cepillo suave bajo el chorro de agua. Vuelve a armar según las instrucciones y si el problema no se corrige, seguramente es momento de sustituir los cartuchos de filtrado. Puedes adquirirlos en umafiltros.com.
El agua se derrama por el recipiente inferior.
Contáctanos en hola@umafiltros.com y te enviaremos uno de reemplazo. (Con costo a menos de que se trate de un defecto de fábrica).
